按其使用范围主要分为以下几个类型:
D ( P)型卧式多级清水离心泵
用于输送不含固体颗粒、温度低于80幻的清水或物理化学性.质类似 于清水的液体。适用于矿山、工厂和城市给排水工程之用。
DG ( P)型卧式多级锅炉给水泵
用于输送不含固体颗粒、温度为-2O°C~21or的清水或物理化学性 质类似于清水的液体。适用于中、低压和高压给水用。
DF ( P)型卧式多级耐腐蚀离心泵
用于输送不含固体颗粒、温度为-20^-105=0的腐蚀性液体。用户 可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合 理选用泵的材质、密封形式、泵的结构和确定电机的功率等。
DY ( P)型卧式多级离心油泵
用于输送不含固体颗粒、温度为-20°C~210°C、粘度小于120厘淹的 油类和石油产品。
MD ( P)型卧式矿用耐磨多级离心泵
用于输送颗粒含量W1.5%,粒度« 1.3mm,温度为-20°C~80°C的 矿山排水及其他类似的污水。
主要用途
•在工业用电站内给水输送
•在工业设备中的锅炉供水系统和冷凝水输送
•在石油化工,煤化工、化学工业介质输送
•在剪切设备中的冷水输送
•在除筆化设备中的压力水输送
•在工业过程中的高压水生产
•化工工艺流程
•油田注水,矿山排水
•卤液采输
•压缩机、脱壳机等设备的水输送
工作原理
泵轴在电动机的带动下旋转,对液体作功,使其能量增加,从而使需要数量的 液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、出水段的水平出水 口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直出水口后,将液体 源源不断的送出。

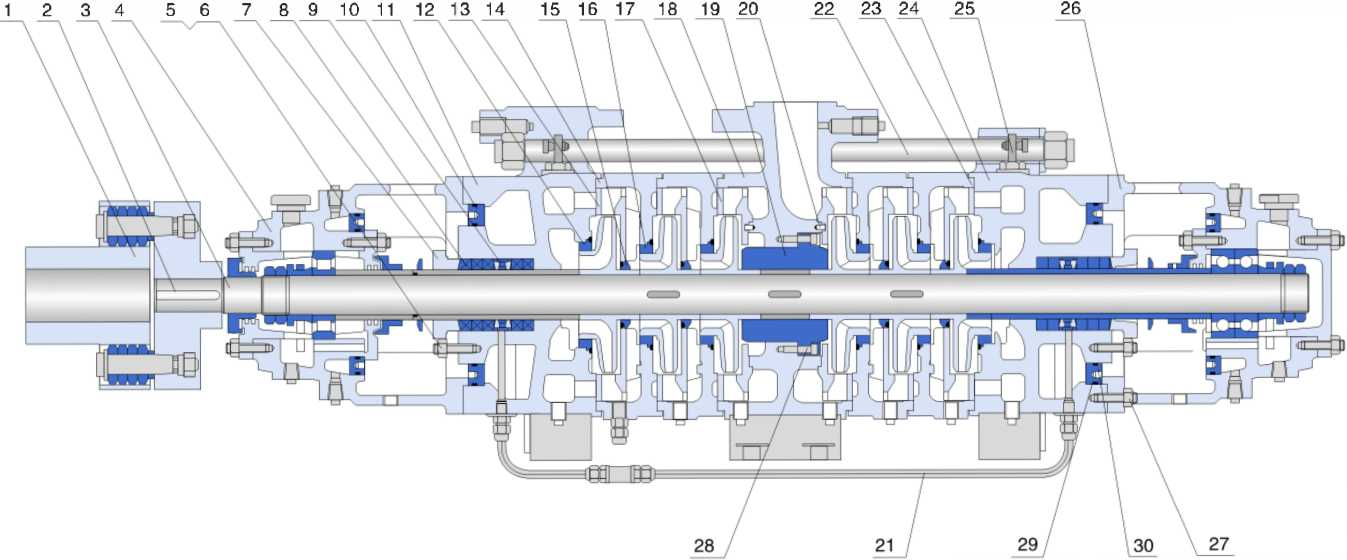

泵的结构
泵为単吸或双吸进口的卧式节段式多级自平衡离心泵,泵的吸入口可以垂直向 上或水平、排出口垂直向上布置。
•主要由:进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、 反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零件组成;中段由高 强度的穿杠螺栓和进出水段联接,泵的进水段、中段、出水段之间的密封面均 采用二硫化組润滑脂金属面硬密封;转子由装在轴上的正叶轮、节流减压装 置、反叶轮、轴套、轴承挡套等零件组成;轴承采用“固游式”干油润滑结 构,駆动端采用圆柱滚子轴承,末端采用角接触球轴承;泵的工作室由进水 段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成。
•转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶 套的磨损程度己影响泵的工作性能时应及时予以更换。
•轴的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位 置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各 种密封元件装在密封腔内,腔内要通入一定压力的水,起水封、水冷及水润滑 作用。在轴封处装有可更换的轴套,以保护泵轴;泵可以在不拆卸进、出口管 路的情况下更换轴承、密封。
•该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接驱动。从原动机方 向看,泵为顺时针方向旋转。
•电机常规配置为Y2系列电机,在有可燃易爆气体的场合采用YB2系列电机。
