立式长轴蜗壳式输卤泵(LCSY系列)
13775363284
一、概述

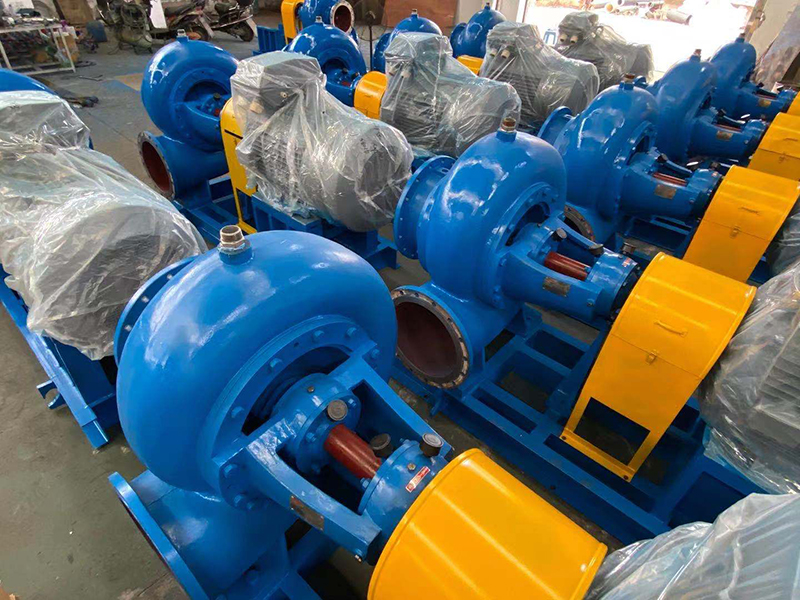

卧式输卤泵(HLWY系列)型泵为单级、单吸、卧式、蜗壳式混流泵。
二、适用条件
a.参数范围:流量(Q)120~9000m3/h 扬程(H)2.5~22m
b.输送介质温度(T) T≤65℃
c.介质类型:常温清水,也可用于物理、化学性质类似于清水的液体
三、应用领域
广泛用于农田排灌、工业和城市给排水。
四、结构说明
1、HLWY型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体等零件构成。
2、泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。 间隙过小会产生摩擦; 间隙过大, 会导致泵体内的压力水大量回流、使泵的 效率降低。实际使用的适宜间隙为 0.3-0.7mm(将泵轴推向泵的进口端)。
3、轴封装置由填料、填料压盖、填料环和泵体上的填料函组成。其作用是 防止空气吸入泵内和防止水从泵内过多地沿轴流出。
4、HLWY 型泵可以采用直接传动或皮带轮传动, 常用的电动机或柴油机驱动。
5、HLWY 型泵叶轮主要有闭式和开式两种型式。闭式叶轮主要用于输送介质 为清水或物理、化学性质类似于清水的液体;开式叶轮主要用于输送工业、 城市普通污水; 化学中易结晶的介质, 在泵体上还设有喷嘴, 对叶轮进行冲洗。
